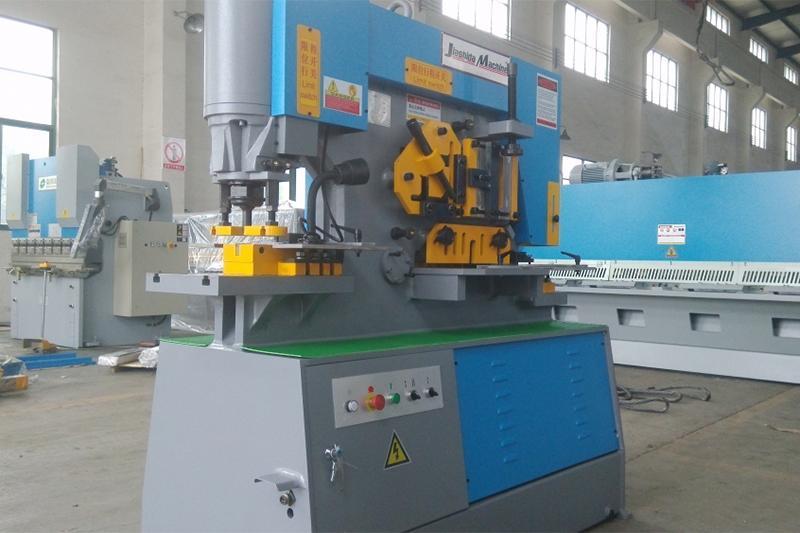

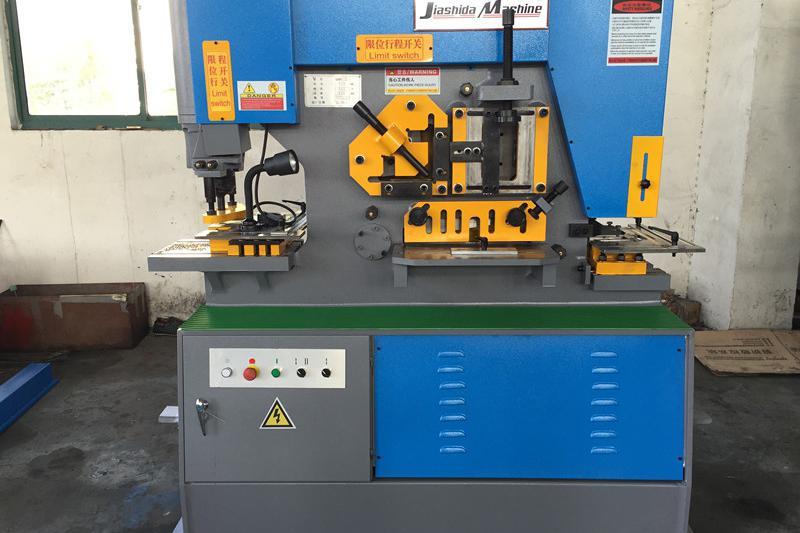

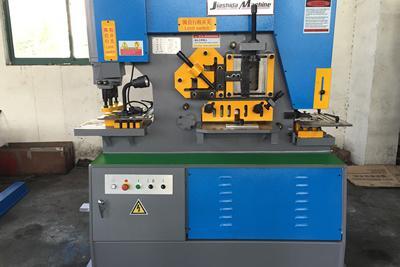

Cizalla punzonadora hidráulica

Aplicación:

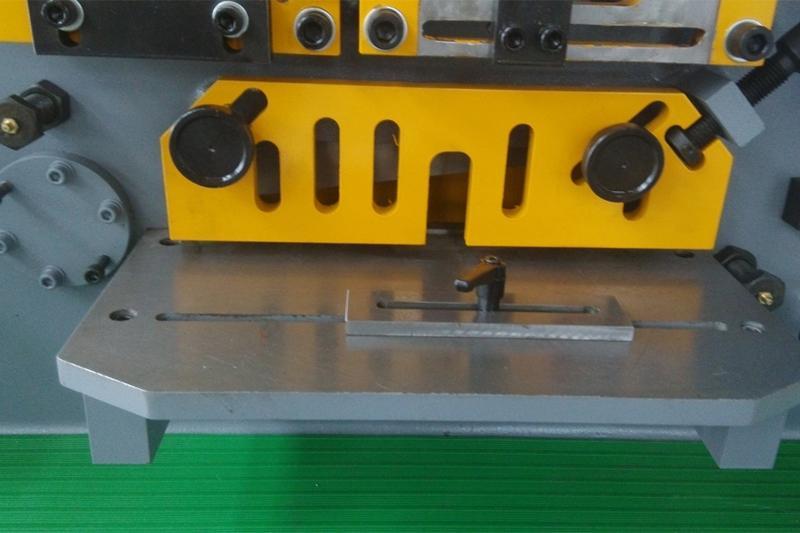

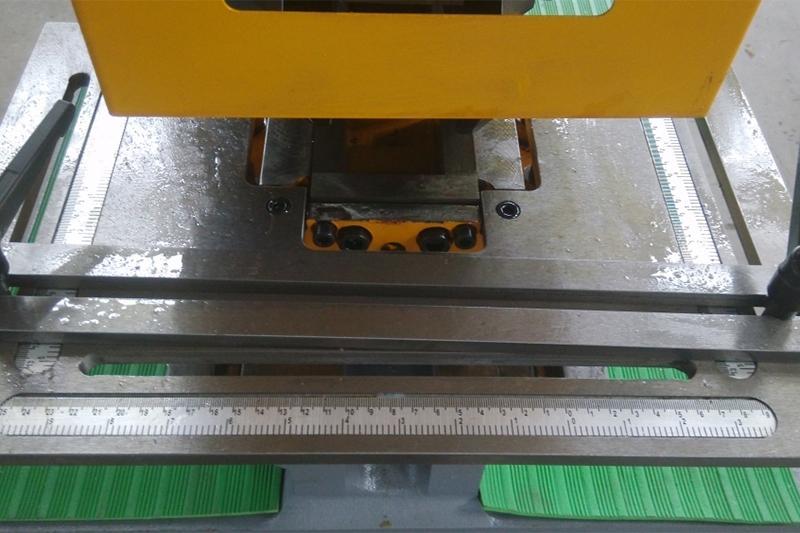

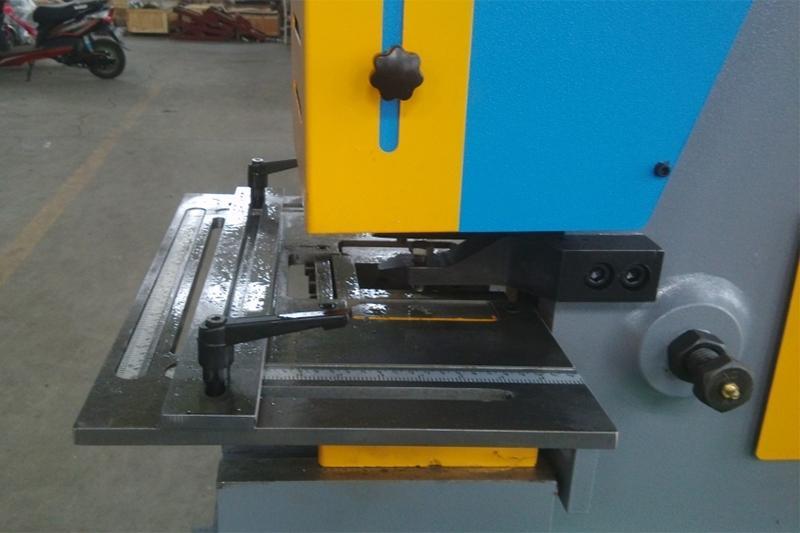

La cizalla punzonadora hidráulica, que utiliza transmisión hidráulica, corta y perfora acero cuadrado, redondo, en ángulo, acanalado y en vigas. Está equipada con un tope de medida para corte.

Parámetros
Modelo Q35Y-16 Q35Y-20 Q35Y-25 Q35Y-30 Q35Y-40 Q35Y-50

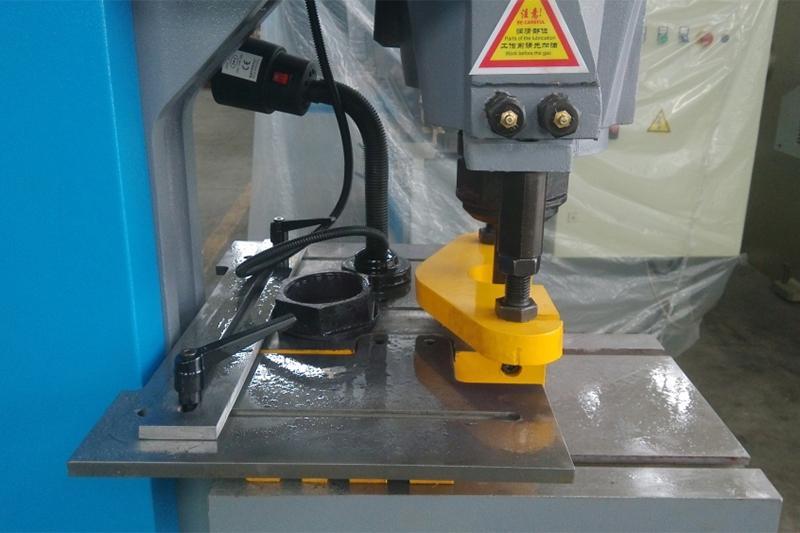

Punzonadora Diámetro × Grosor mm 25x16 30x20 35x25 38x26 40x35 40x40
Diámetro máximo mm 25 30 35 38 40 40
Golpe mm 80 80 80 80 80 80
Golpe de trabajo mm ×20 ×25 ×25 ×30 ×35 ×40
Profundidad mm 300 355 400 600 600 600
Corte de barras de acero Barras redondas mm 45 50 60 65 70 80
Barras cuadradas mm 4040 50×50 50×50 55×55 60×60 65×65

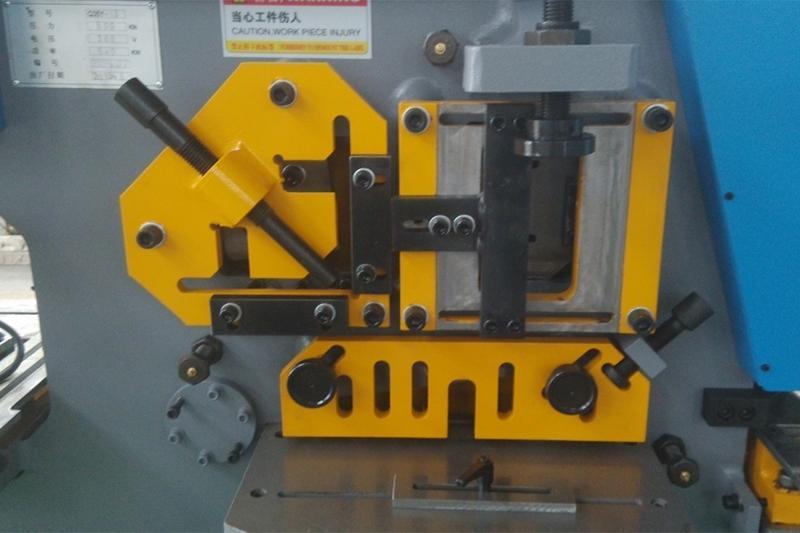

Corte en ángulo Corte en ángulo mm 125×125×12 140×140×12 160×160×14 180×180×16 200×200×18 200×200×20
Ángulo
50×50×5 50×50×5 60×60×6 60×60×6 100×100×10 120×120×10
Bordes mm 5.5 6.5 9 11.5 12 12
Muescado Grosor mm 126 160 210 280 300 320
Ancho mm 53 60 75 86 89 92
Corte de vigas en forma de U e I mm 125×125×12 140×140×12 160×160×14 180×180×16 160×160×14 180×180×16
Corte de vigas en forma de T mm 60×60×8 70×70×10 80×80×10 80×80×10 80×80×10 80×80×10
Corte de vigas en forma de I mm 126×74×5 160×86×6 200×102×9 280×124×10.5 300×126×11 320×130×10
Corte de muescas en V Largo mm 600 600 600 600 600 600
Corte de material doblado en V Ancho mm 10 15 20 26 33 40
Presión kn 600 900 1200 1600 2000 2500
Potencia del motor kw 4 5.5 7.5 11 15 18
Peso kg 1900 2500 5200 6800 11000 14500
Dimensiones de la máquina (largo×ancho×alto) mm 1640×730×1770 1860×800×1990 2355×960×2090 2680×1040×2300 2970×1240×2350 3000×1440×2450
Detalles del producto

Jiashida es un fabricante profesional de equipos para la producción de láminas de metal, y ofrece una gran variedad de máquinas, como cizallas hidráulicas, plegadoras, punzonadoras y cilindradoras de rodillos. Gracias a nuestro equipo de trabajadores, capacitados y con vasta experiencia en la industria, y a nuestra planta completamente equipada, le garantizamos unas máquinas para el procesamiento de metal de excelente calidad.
