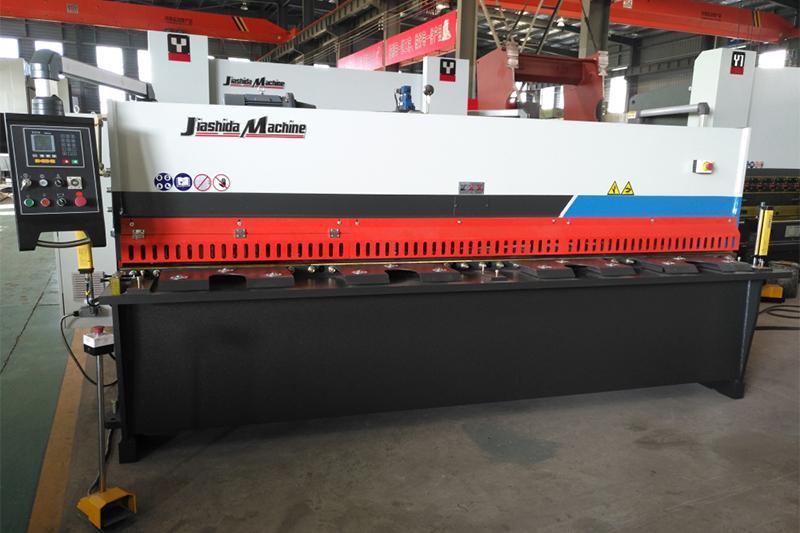

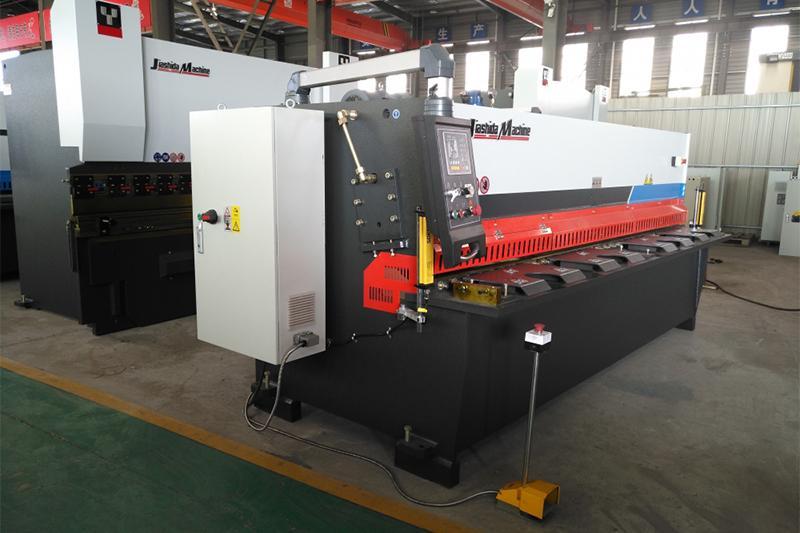

Cizalla hidráulica para láminas de metal QC12Y con controlador E21S
Aplicación de la cizalla hidráulica para láminas de metal QC12Y con controlador E21S

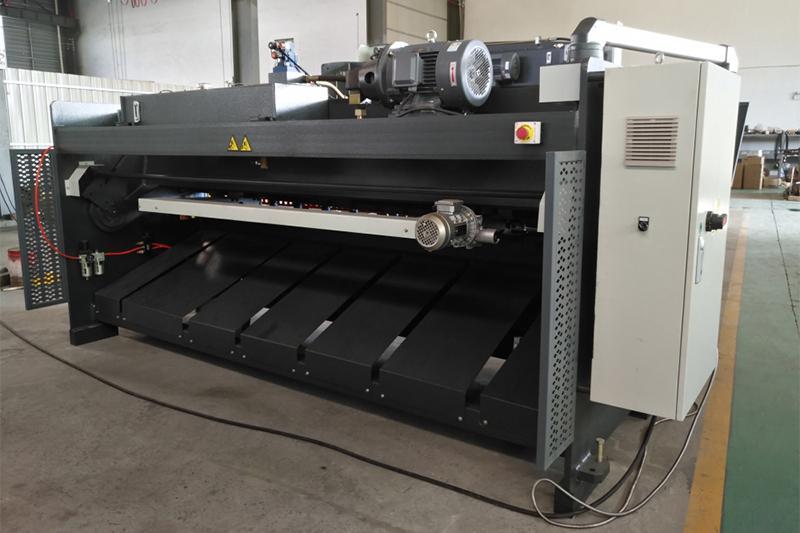

La cizalla hidráulica para láminas de metal QC12Y con controlador E21S corta el metal balanceando su cuchilla superior. Tiene un pequeño ángulo de corte y garantiza resultados parejos y de calidad. Sus componentes principales son: una estructura de metal, un apoyo para la cuchilla, un dispositivo de ajuste del espacio entre cuchillas, un dispositivo que presiona el material a cortar, un indicador frontal y uno trasero, y un sistema hidráulico y eléctrico.
La cizalla hidráulica para láminas de metal QC12Y con controlador E21S está diseñada para cortar láminas de distintos tipos de metales, como acero inoxidable, hierro, cobre y aluminio. Las cizallas se utilizan en las industrias de aviación, metalúrgica, química, de construcción, naval y automotriz, entre otras.
Parámetros de la cizalla hidráulica para láminas de metal QC12Y con controlador E21S| Tipo | Grosor máximo(mm) | Largo del corte(mm) | Profundidad (mm) | Ángulo de corte (°) | Largo de la cuchilla (mm) | Velocidad de la cuchilla (cortes/min) | Back Gauge Specification |
Front Holder Quantity |
Motor Power (kw) |
Oil Tank Capacity(L) |
Weight (kg) |
L*W*H (mm) |
|||
| <450N/ mm2 | <700N/ mm2 | Recorrido (mm) | Speed (mm/sec) |
Number (PCS) |
Length (mm) |
||||||||||
| 4 | 2.5 | 2500 | 100 | l°30' | 2600 | 10~12 | 600 | 180 | 3 | 800 | 5.5 | 220 | 3800 | 3040*1610*1620 | |
| 4 | 2.5 | 3200 | 100 | l°30' | 3300 | 10~12 | 600 | 180 | 3 | 800 | 5.5 | 290 | 5000 | 3840*1610*1620 | |
| 4 | 2.5 | 4000 | 100 | 1°30' | 4100 | 8~10 | 600 | 180 | 4 | 800 | 5.5 | 290 | 6500 | 4600*1700*1700 | |
| 4 | 2.5 | 6000 | 100 | l°30' | 6100 | 5~7 | 600 | 180 | 6 | 800 | 11 | 380 | 11000 | 6460*2100*3200 | |
- Sistema de control CNC Estun E21S
- Control de posición del indicador trasero
- Indicador trasero controlado por cambiador de frecuencia
- Husillo de bolas HIWIN y guía lineal con 0.05mm de precisión.
- Brazo de apoyo para soporte frontal
- Válvula hidráulica alemana Bosch-Rexroth
- Conector de tubos alemán EMB
- Motor principal alemán Siemens
- Componentes electrónicos franceses Schneider
- Protección contra sobrecarga hidráulica y eléctrica
- Alineación por luz
- Cuchillas de material especial para cortar metal

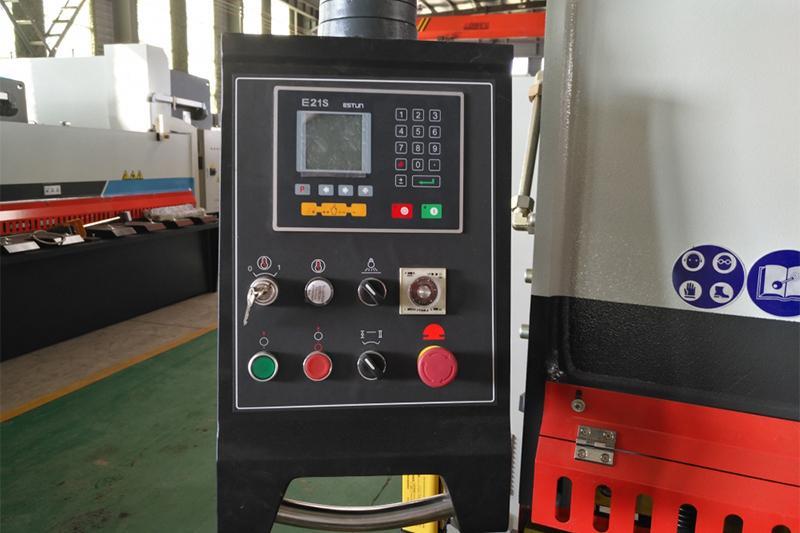

Sistema de control CNC Estun E21S:
Ubicación inteligente; Salida programada digitalmente por dos canales; Conteo de piezas;
El equipo puede almacenar hasta 40 procedimientos, cada uno con 25 procesos;
Ubicación unilateral y función retráctil;
Funciones de backup y recuperación de datos: Certificación CE

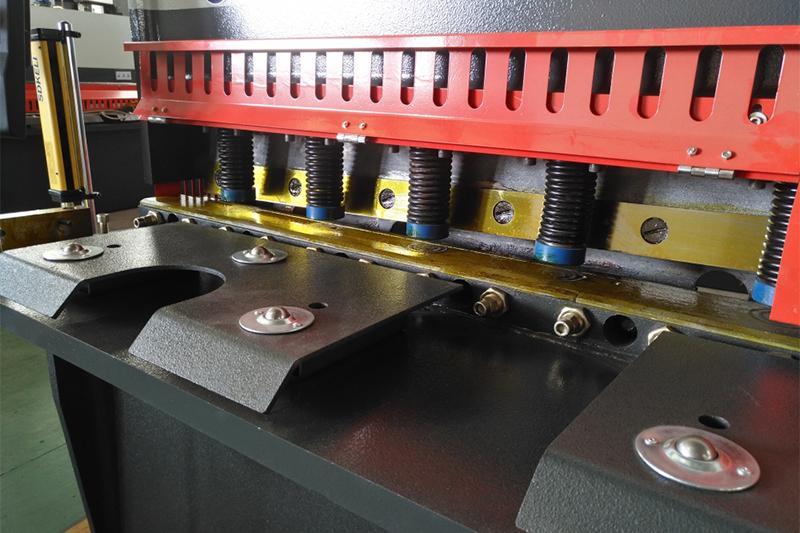

La mesa de trabajo de la cizalla hidráulica para láminas de metal QC12Y con controlador E21S tiene una estructura de bolas de acero, lo cual reduce la fricción con el material. De esta forma, protege la superficie del material y asegura la seguridad del operario.

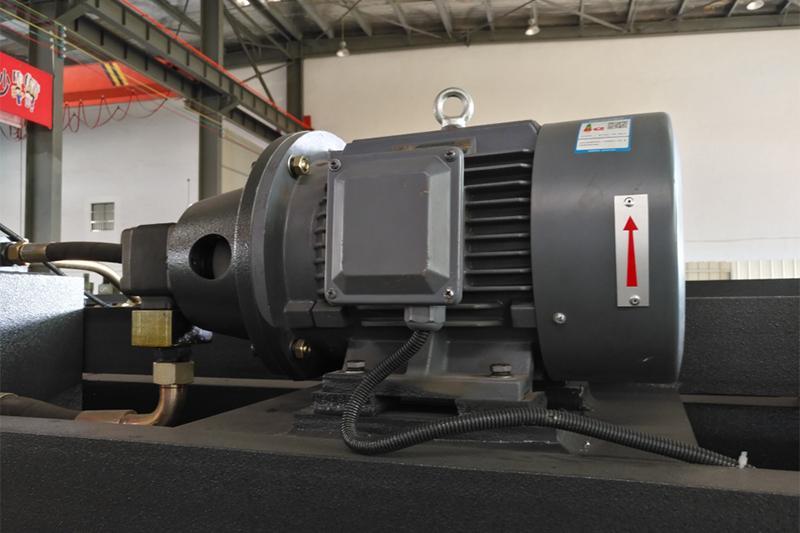

Los componentes electrónicos de Siemens garantizan la larga vida útil de este esquipo, además de su funcionamiento silencioso;

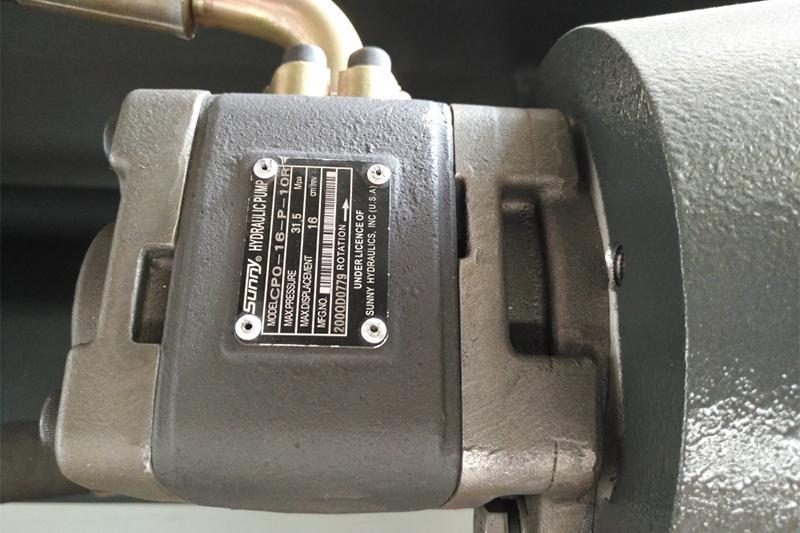

Bomba interna estadounidense SUNNY con larga vida útil y funcionamiento estable.

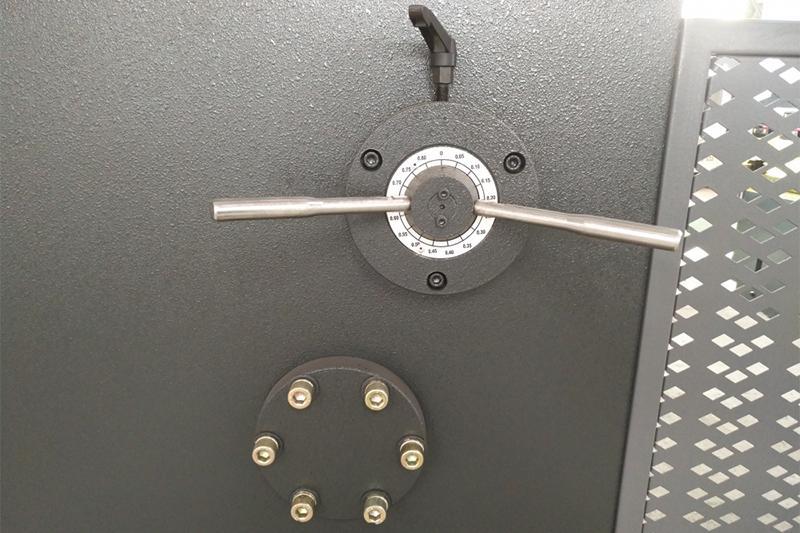

Ajuste manual rápido de espacio entre cuchillas; fácil de operar y ajustar

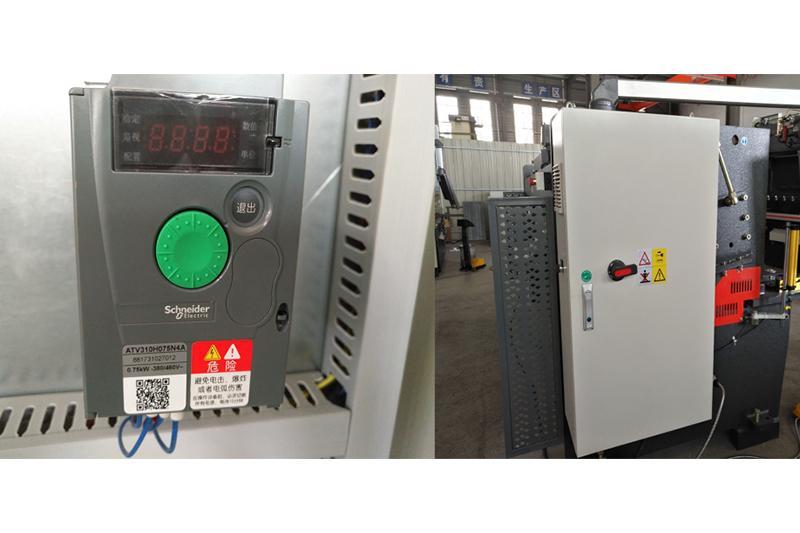

La cizalla hidráulica para láminas de metal QC12Y con controlador E21S tiene componentes eléctricos Schneider que garantizan su funcionamiento estable.
Cuando la cabina eléctrica se abre, la máquina se apaga automáticamente como medida de seguridad.

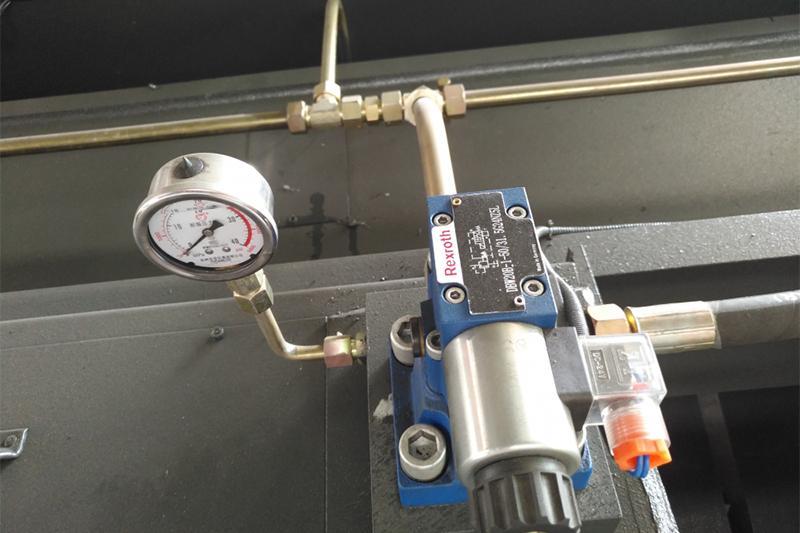

El sistema de control hidráulico de este equipo utiliza una válvula hidráulica de Rexroth o First para controlar el movimiento hacia arriba o hacia debajo de la tabla de corte.
Jiashida es un fabricante profesional de equipos para la producción de láminas de metal, y ofrece una gran variedad de máquinas, como cizallas hidráulicas, plegadoras, punzonadoras y cilindradoras de rodillos. Gracias a nuestro equipo de trabajadores, capacitados y con vasta experiencia en la industria, y a nuestra planta completamente equipada, le garantizamos unas máquinas para el procesamiento de metal de excelente calidad.
