Aplicación

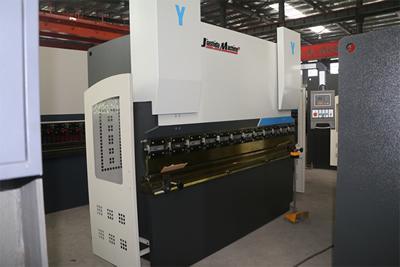

La plegadora CNC E22 se utiliza para doblar y procesar acero inoxidable, hierro, cobre y aluminio, y tiene una gran eficiencia productiva y precisión de plegado. Tiene moldes superiores e inferiores de distintas formas que permiten plegar el metal de distintas maneras. Con un golpe y un movimiento deslizante, la máquina pliega rápidamente el metal en la forma deseada y, para las piezas con formas más complejas, se realizan múltiples pliegues. La plegadora CNC E22 es apta para las industrias de aviación, liviana, metalúrgica, química, de construcción, naval, automotriz, de electrodomésticos y de decoración.

• Sistema CNC E22/E210
• Cambiador de frecuencia y servomotor para control de ejes X e Y
• Ejes X e Y con control automático
• Husillo de bolas HIWIN y guía lineal con 0.02mm de precisión.
• Bomba interna estadounidense SUNNY, de alto rendimiento y silenciosa
• Conector de tubos alemán EMB
• Material sellador alemán Busak Shamban
• Componentes electrónicos franceses Schneider
• Motor principal alemán Siemens

• Sistema hidráulico alemán Bosch-Rexroth / estadounidense Forster
• Brazo de apoyo para soporte frontal
• Protección contra sobrecarga hidráulica y eléctrica
• Moldes superiores e inferiores (860, r0.6)
• Plegado manual máximo parejo

Características:

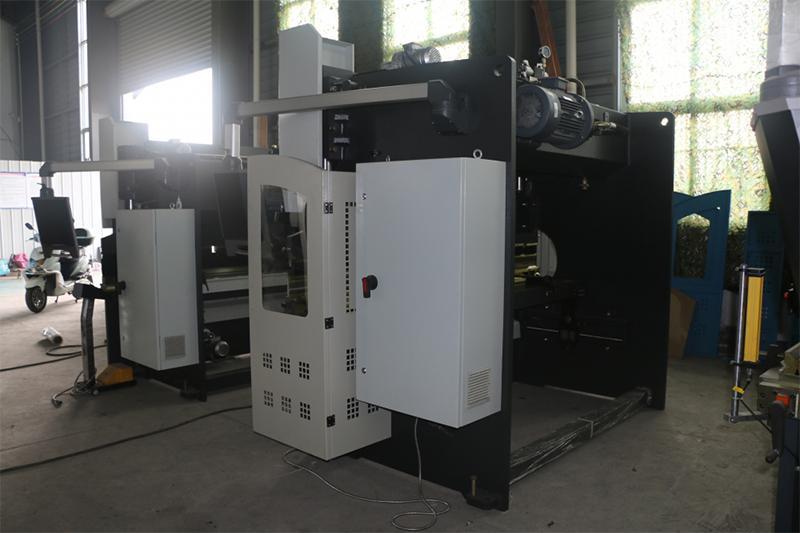

1. Las placas verticales izquierda y derecho, la mesa de trabajo y la placa de presión están soldadas formando una estructura integrada. Después del proceso de soldado, la máquina pasa por un proceso de enfriamiento para eliminar las tensiones internas. Gracias a esto, la estructura integrada tiene una gran dureza y estabilidad.

2. El marco y el dispositivo de deslizamiento de la máquina utilizan un software de análisis de elementos finitos para que un funcionamiento estable.

3. Transmisión hidráulica: estable y confiable

4. Sistema hidráulico alemán Bosch-Rexroth o estadounidense First: gran precisión de sincronización

5. La distancia del indicador trasero y el movimiento deslizante se controlan a través del sistema CNC.

6. Para la fabricación del cilindro, se llevan a cabo procesos de fundición, esmerilado y laminado en cromo duro. Además, este cilindro tiene un anillo sellador que evita la pérdida de aceite.

7. El uso de un sistema hidráulico integrado para el circuito de aceite hace que no sea necesaria la instalación de una tubería.

8. La plegadora CNC E22 utiliza un sistema de energía de tres fases (380V), un transformador para controlar el voltaje del circuito (220V) y una corriente directa (+24V) para la válvula electromagnética de ejecución fija, sostenida por el transformador y el rectificador de silicio.

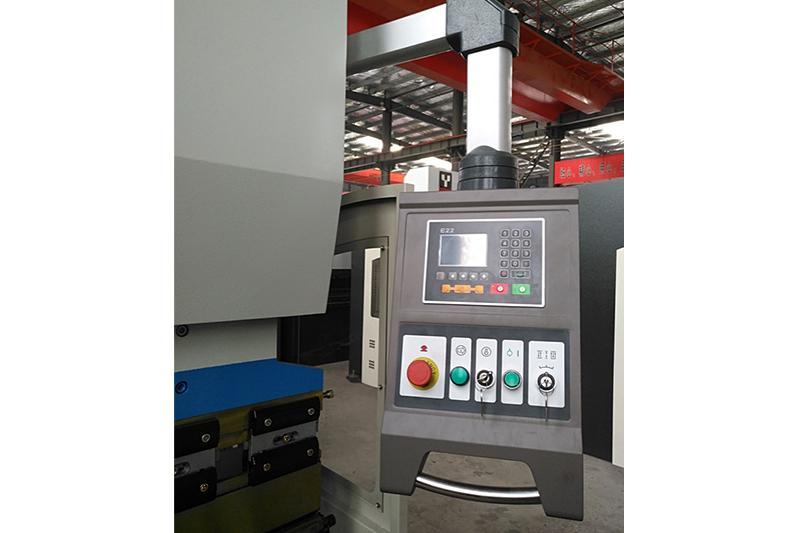

Sistema CNC E22
1. Control de posición automático del indicador trasero y el cilindro.
2. Posicionamiento unilateral y bilateral disponibles en configuraciones. El posicionamiento unilateral permite eliminar el hueco en la transmisión por husillo de bolas.
3. Función de límites flexibles.
4. El equipo recuerda la posición en caso apagado por falla de energía.
5. El factor de escala puede ajustarse según el paso del tornillo y la relación de transmisión, o puede calcularse con una función muy fácil de utilizar del sistema CNC.
6. Inserción de un solo paso, práctica y conveniente.
7. Función de programación de varios pasos, para operación automática.
8. Protección mediante contraseña. Si el usuario necesita modificar una función o un parámetro, se le pedirá que ingrese la contraseña. Lo único que se puede hacer sin ingresar la contraseña es ver los parámetros y modificar la posición actual.

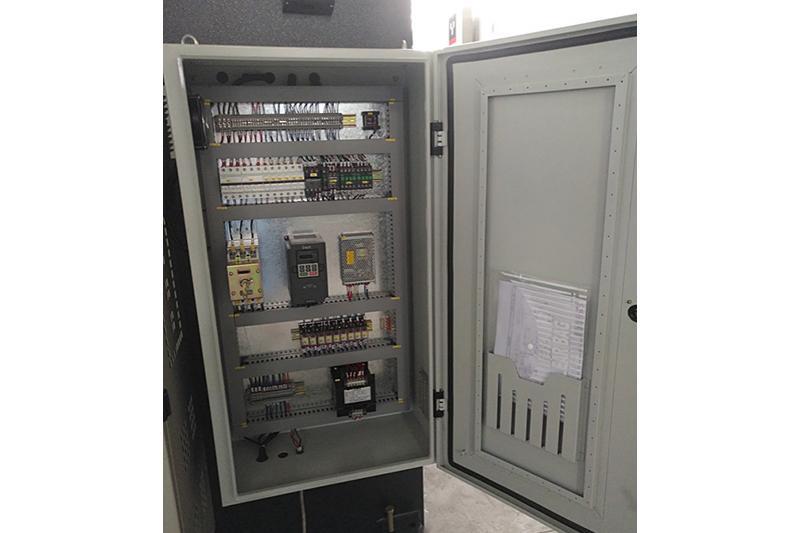

El sistema eléctrico está formado principalmente por componentes electrónicos franceses SCHNEIDER y está equipado con cabinas eléctricas a prueba de polvo, lo cual garantiza su alta calidad.

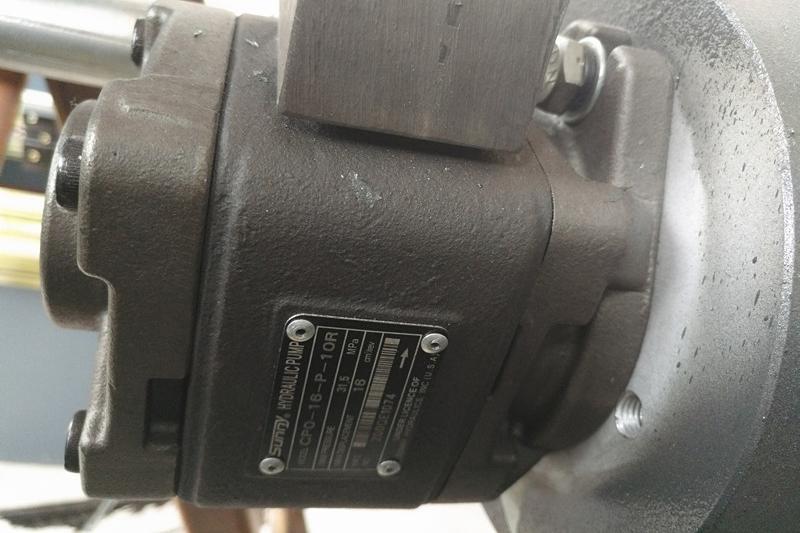

Bomba interna estadounidense SUNNY
Larga vida útil y funcionamiento estable
Alta eficiencia
Silenciosa; baja variación de presión
Gran absorción de aceite; buena viscosidad
Estructura compacta; fácil mantenimiento

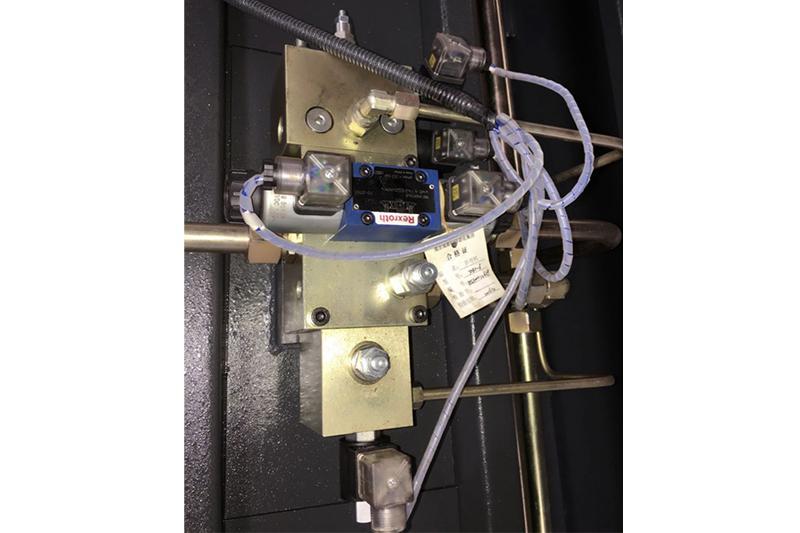

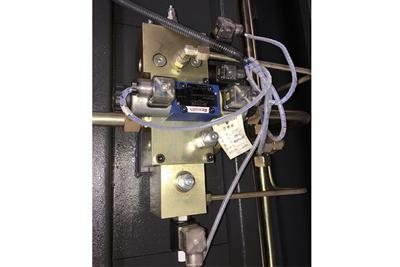

Sistema hidráulico alemán Rexroth o estadounidense First
Marca conocida; alta calidad
Estructura compacta; apariencia vistosa
Fácil y rápido mantenimiento;

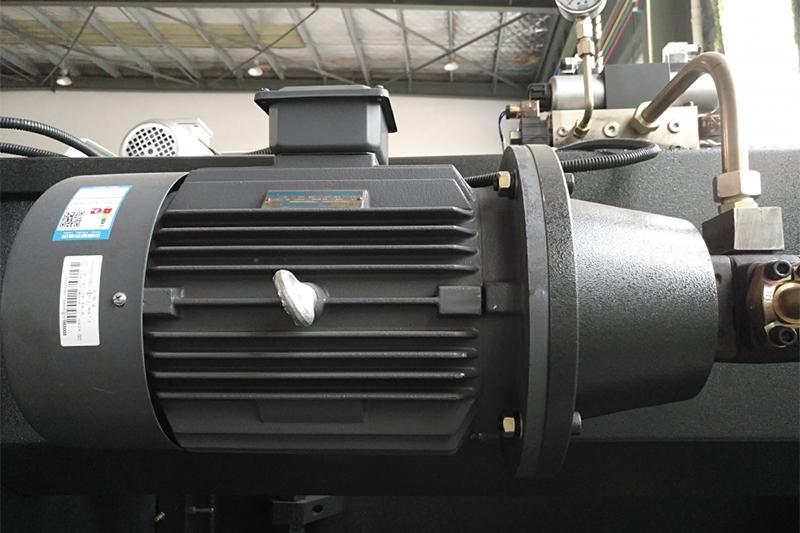

El motor eléctrico Siemens garantiza una larga vida útil para la plegadora de metal. Además, es silencioso.

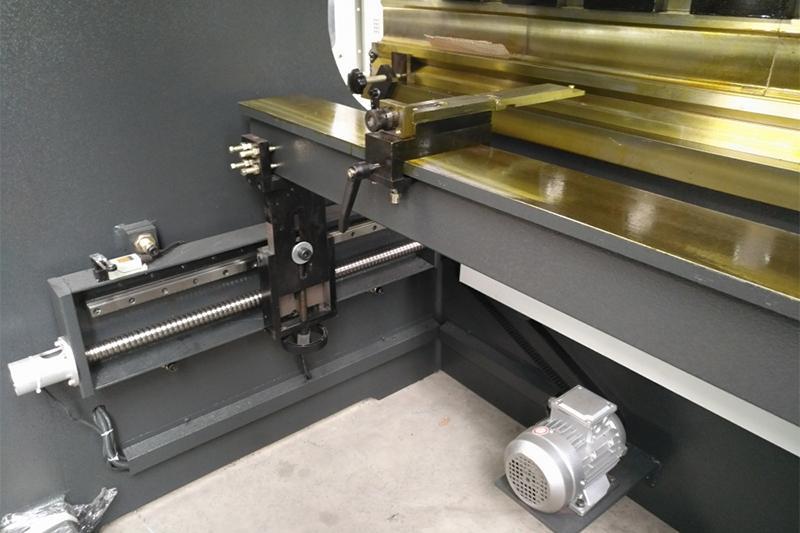

Indicador trasero (X)
Husillo de bolas de gran tamaño; gran precisión, alta velocidad y gran estabilidad

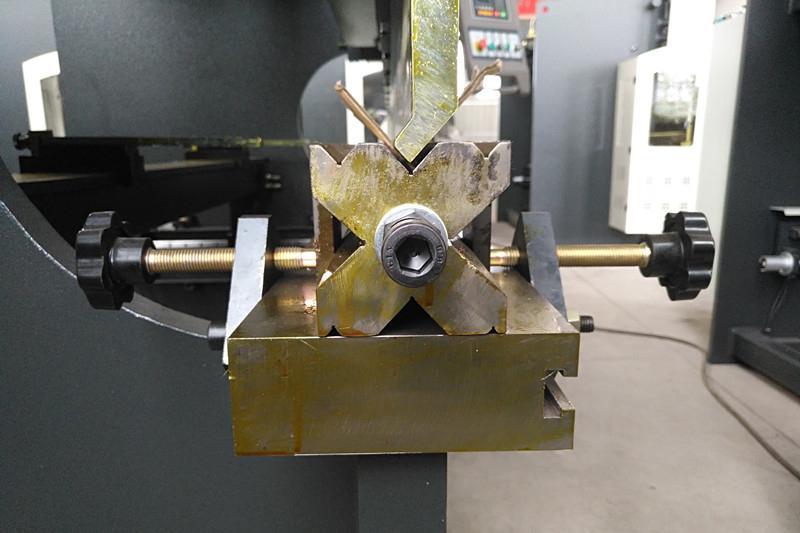

Moldes
Juego de moldes estándar, portátiles y fáciles de reemplazar.
Proceso de enfriamiento general que garantiza dureza y resistencia a la corrosión
Los moldes se diseñan según las necesidades de cada cliente

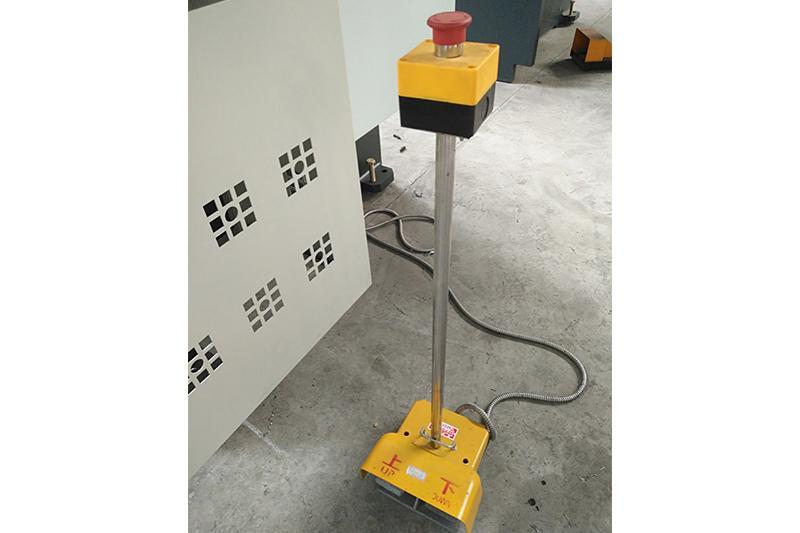

El equipo tiene un interruptor de pie para garantizar la seguridad del operario en caso de emergencia.

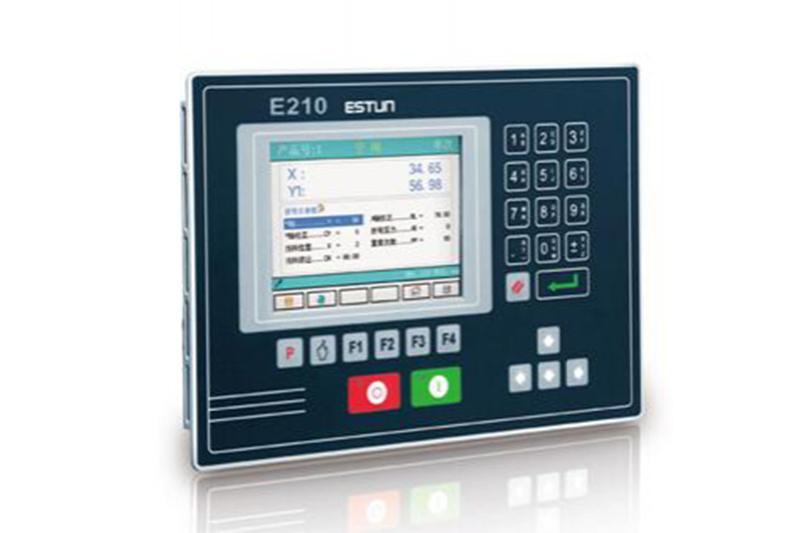

Sistema CNC opcional E210
Pantalla LCD TFT de 5.6 pulgadas
100 procedimientos; cada uno con 25 procesos
Base de datos para moldes: 15 para moldes superiores y 15 para moldes inferiores
Programación de ángulos; cálculo automático de profundidad de pliegue
Funciones de backup y recuperación de datos
